Как проверить катушку зажигания

Автор: Андрей Гагарин

Катушка зажигания – это элемент, который необходим для получения высокого напряжения. Она требуется для получения искры. Чтобы система зажигания правильно выполняла свои задачи, катушка обязана быть исправной. Она представляет собой трансформатор маленького размера. На ее первичную обмотку будет приходить 12 В от батареи, а показатель выходного напряжения составляет несколько кВ. Данный элемент применяется на разных системах зажигания: электронной, контактной и бесконтактной.

Содержание:

1. Принцип работы
2. Что указывает на неисправность катушки
3. Основные причины неисправностей
4. Способы проверки катушки зажигания
• Вариант проверки «на искру»
• Способ «искры в шприце»
• Проверка сопротивления
• Использование осциллографа
5. Выводы

Есть множество причин, которые способны привести к поломке катушки. Чаще всего ими выступают повреждение изоляции, обрыв провода, а также деформация. Следует отдельно рассмотреть признаки, которые указывают на наличие неисправности, и разобраться, как проверить катушку зажигания самостоятельно.

Принцип работы

Катушка зажигания выполняет задачи трансформатора напряжения, способного трансформировать 12 В в напряжение в несколько кВ. Конструкция у данной детали простая. В нее входят две обмотки – первичная и вторичная. Они отличаются по напряжению. Катушка зажигания может быть разного вида, поэтому обмотки, а также их расположение будут отличаться.

Для начала следует рассмотреть наиболее простую общую катушку. На первичной обмотке будет около 100-150 витков. Есть изолированный провод, выполненный из меди. Концы обмотки выходят на корпус катушки. Число витков может отличаться, оно варьируется от 30 до 50 000. Точное количество зависит от конкретной модели. Минус обмотки вторичного типа соединен с минусом первичного типа. При этом плюс будет подключен к выводу, который располагается на крышке. Это позволяет полноценно отводить полученное высокое напряжение.

Для увеличения магнитного поля обмотки намотаны на сердечник, выполненный из металла. Бывают ситуации, когда сердечник заливают трансформаторным маслом. Это необходимо для того, чтобы предупредить перегрев. Масло в такой ситуации выполняет задачи изолятора, а не только способствует охлаждению системы.

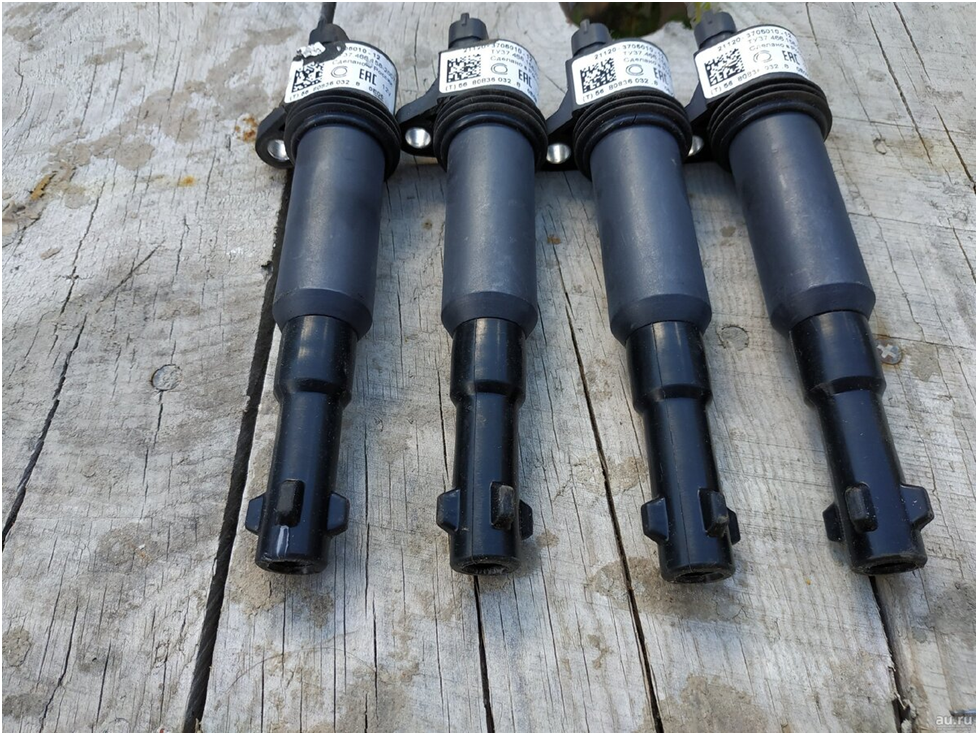

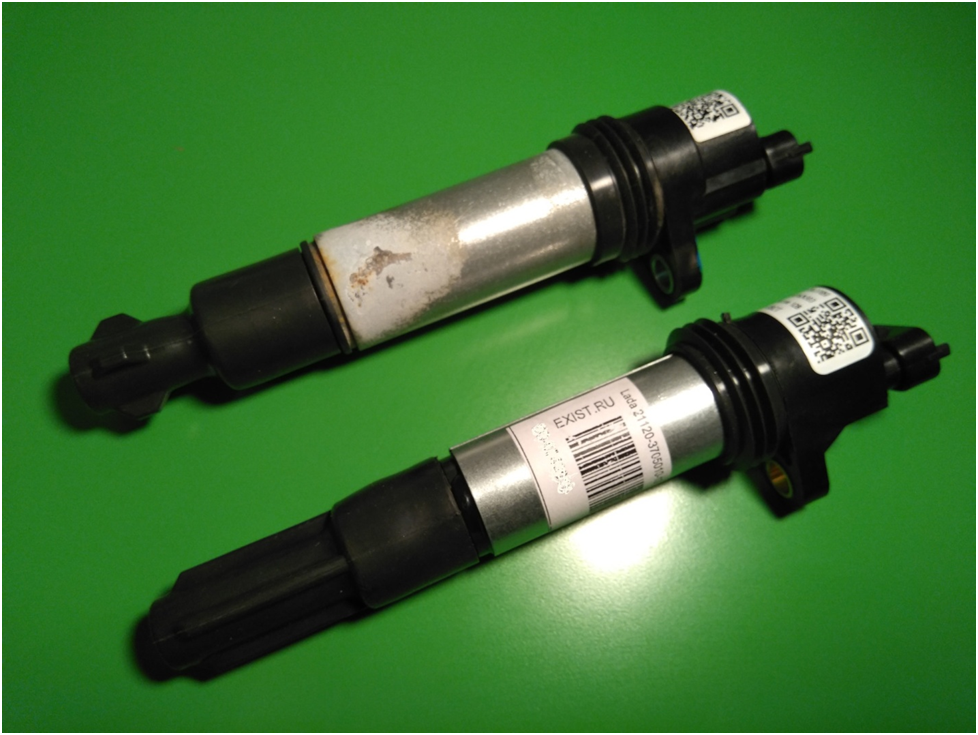

Отдельно следует рассмотреть диагностику индивидуальной катушки зажигания. Она оснащена двумя обмотками, и разница между ними значительная. Речь идет о том, что они намотаны в обратном порядке. Есть первичная обмотка, у нее сердечник относится к внутреннему типу. У вторичной обмотки внешний сердечник.

Индивидуальные катушки монтируют в системы, относящиеся к зажиганию электронного типа. Это приводит к усложнению их конструкции. Чтобы отсечь значительный ток, который появляется во вторичной обмотке, используется диод. Другая особенность данной катушки – это то, что высокое напряжение будет поступать не на распределитель. Оно сразу идет на свечи зажигания. Такого результата удалось добиться благодаря особенностям конструкции. В нее входят пружина, изолированный корпус, а также стержень.

Отдельно стоит рассмотреть еще одну разновидность катушки – двухвыводную. С ее помощью удается подать напряжение одновременно на 2 цилиндра. Обычно катушки находятся в одном блоке, который выглядит как четырехвыводная катушка зажигания.

Не имеет значения, какой тип будет у катушки, в случае диагностики состояния элемента нужно обязательно ориентироваться на сопротивление обмоток. Важно внимательно разобраться, как проверить работоспособность катушки зажигания. Показатель сопротивления первичной обмотки чаще всего находится в диапазоне от 0,5 до 3,5 Ом. При этом значение вторичной обмотки – от 6 до 15 кОм. Данные значения способны отличаться, потому как они напрямую зависят от разновидности катушки. Именно поэтому будет полезно найти данные именно о той модели, которая установлена в транспортном средстве. Замеры необходимо выполнять с использованием обычных приборов – омметров и мультиметров. Если полученное значение будет ощутимо отличаться от указанного, то будет большой шанс, что катушка сломалась.

Следует учитывать то, что у каждой катушки будут отличаться характеристики:

• ток искры;

• значение сопротивления обмоток;

• энергия, исходящая из искры;

• индуктивность обмотки, которая относится к первичному типу;

• продолжительность искры.

Важно понять, какие значения являются нормальными. Для этой цели придется обратиться к параметрам определенной катушки, иначе не удастся понять, в нормальном ли состоянии находится элемент. Это особенно важно в той ситуации, когда пропадает искра. Именно катушку зажигания нужно обязательно проверить при возникновении данной ситуации.

Что указывает на неисправность катушки

Решая задачу, как можно проверить катушку зажигания, нужно хорошо представлять себе типичные признаки поломки. При их появлении нужно обязательно проверить данный элемент.

Основные симптомы неисправности:

• при низкой температуре на улице мотор «троит» до того момента, пока полностью не нагреется;

• мотор начал «троить», и со временем ситуация становится все хуже;

• наблюдаются проблемы с двигателем в дождливые дни;

• если быстро выжать педаль акселератора, то в функционировании двигателя будет отмечен провал.

Если появились проблемы с катушкой на транспортных средствах с ЭБО, то в данной ситуации на консоли появится значок «Check Engine». Вышеуказанные симптомы могут также указывать на наличие иных поломок, например, неисправности свечей зажигания. При этом возникновение хотя бы одного из симптомов указывает на потребность провести проверку катушки и свечей зажигания. Если водитель подсоединит сканер (прибор для диагностических мероприятий), может высветиться ошибка P0363.

Основные причины неисправностей

Существуют разные причины, которые приводят к выходу из строя катушки зажигания. Можно рассмотреть основные из них, чтобы примерно понять, с чем приходится иметь дело.

1. Появились повреждения контактного соединения. Если погода теплая, то к этому может провести проникновение влаги в зону под капотом, если шел сильный дождь либо водитель ездил по глубоким лужам. Также подобное бывает во время мытья транспортного средства. В зимнее время к повреждениям может привести попадание реагентов, которыми посыпают дорогу для устранения гололеда.

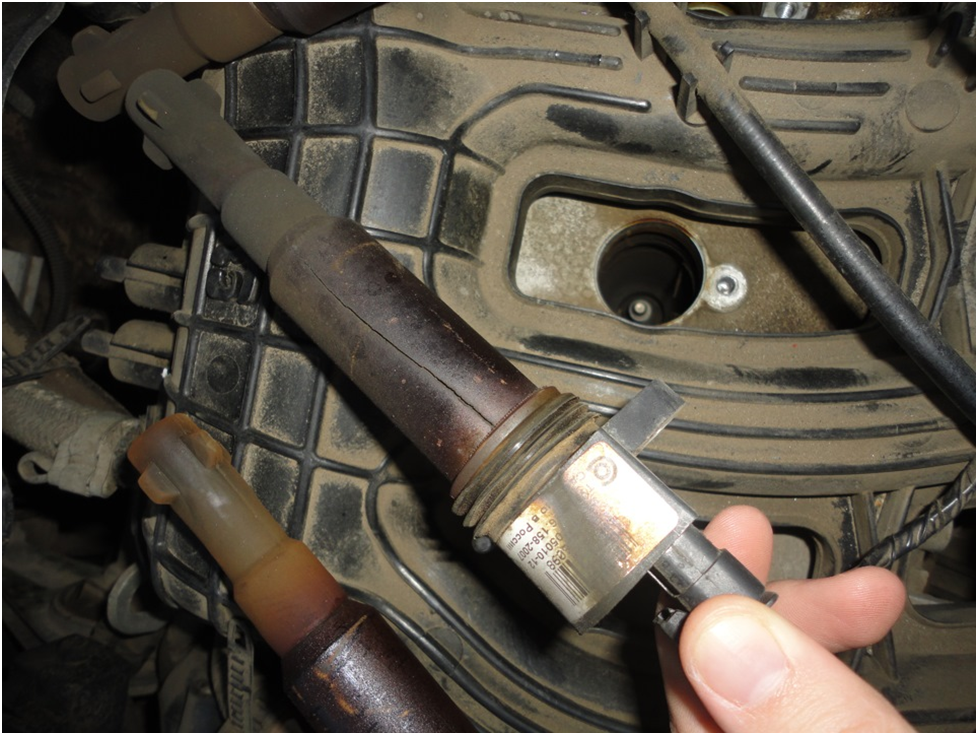

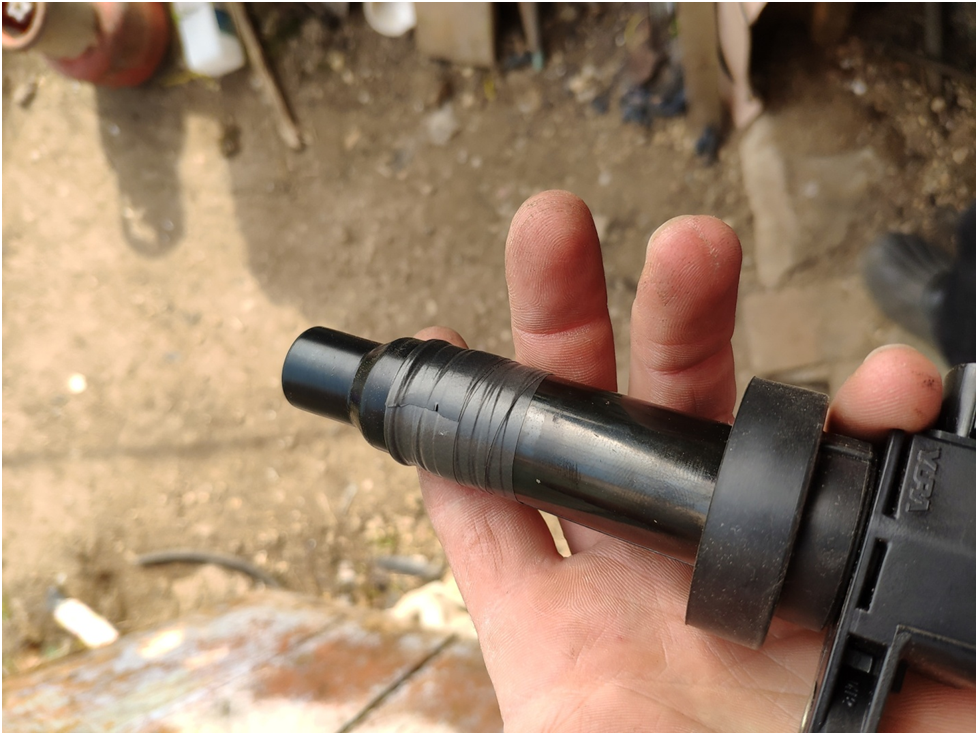

2. Повреждения механического характера. Это нередкая причина поломок. Неисправности могут возникнуть, если со временем разрушилась изоляция. Бывает и такое, что наблюдается попадание масла сквозь уплотнители. Оно оказывается на катушке, что приводит к ее последующему разрушению. Чаще всего ремонт не проводится, так как он не имеет смысла. Правильным решением будет полностью заменить узел.

3. Перегрев. Ему чаще всего подвержены катушки, относящиеся к индивидуальному типу. Когда наблюдается перегрев, это ощутимо уменьшает период эксплуатации катушек зажигания. Процесс перегрева непросто отследить. Для предупреждения данной ситуации необходимо пользоваться только надежной охлаждающей жидкостью, а также внимательно наблюдать за тем, чтобы система охлаждения полноценно функционировала.

4. Вибрации. Они представляют особую опасность для катушек зажигания индивидуального типа. Чаще всего вибрации исходят от головки блока цилиндров. Чтобы снизить их число и амплитуду, потребуется наблюдать за тем, чтобы мотор функционировал в обычном режиме. То есть подушки должны быть исправными, исключается детонация.

Катушки зажигания относятся к надежным узлам, которые отличает длительный срок службы. Если они выходят из строя, то это наиболее часто объясняется повреждением изоляции или старением. Теперь разберемся, как проверить исправность катушки зажигания.

Способы проверки катушки зажигания

Есть два метода, которые позволяют своими силами проверить работоспособность катушки зажигания. Рассмотрим каждый из них подробнее.

Вариант проверки «на искру»

Первый из способов имеет наименование «на искру». Его основное достоинство заключается в том, что данный вариант можно использовать даже в дороге. Минусы тоже есть. Они заключаются в том, что этот способ недостаточно точный и при этом трудоемкий. Среди причин неисправностей может быть не катушка.

Чтобы провести диагностику, человеку потребуются некоторые предметы: плоскогубцы, свечной ключ и исправная свеча.

Сначала необходимо убедиться в том, что изоляция цела. Для этого достаточно провести визуальный осмотр. Зажигание важно отключить – то есть ключ должен находиться в нулевом положении. Если проблем с изоляцией не выявлено, понадобится выполнить ряд других действий:

1. Убрать наконечник со свечи первого цилиндра, а затем объединить его с рабочей свечой.

2. Поставить ключ зажигания во второе положение, то есть потребуется запустить двигатель. Это можно сделать самостоятельно или кого-то попросить.

3. Когда катушка нормально работает, то между электродами свечи образуется искра. Необходимо обязательно оценить ее оттенок. В норме он будет насыщенно-фиолетовым. Когда искра слабая или желтая, это указывает на поломку катушки или проблемы с проводкой. Бывает и такое, что искра отсутствует. Это говорит о поломке катушки зажигания.

4. Необходимо повторить перечисленные действия для каждой из катушек, если они относятся к индивидуальному типу.

Когда приходится работать с системой зажигания, необходимо быть осторожнее. Нельзя касаться частей, которые проводят ток, так как они находятся под напряжением.

Если отсутствует рабочая свеча, то можно выкрутить одну из установленных. Нужно ее отсоединить, а затем использовать свечной ключ. Это позволит проверить катушку на каждой из свеч, которые есть, и понять, в каком состоянии они находятся.

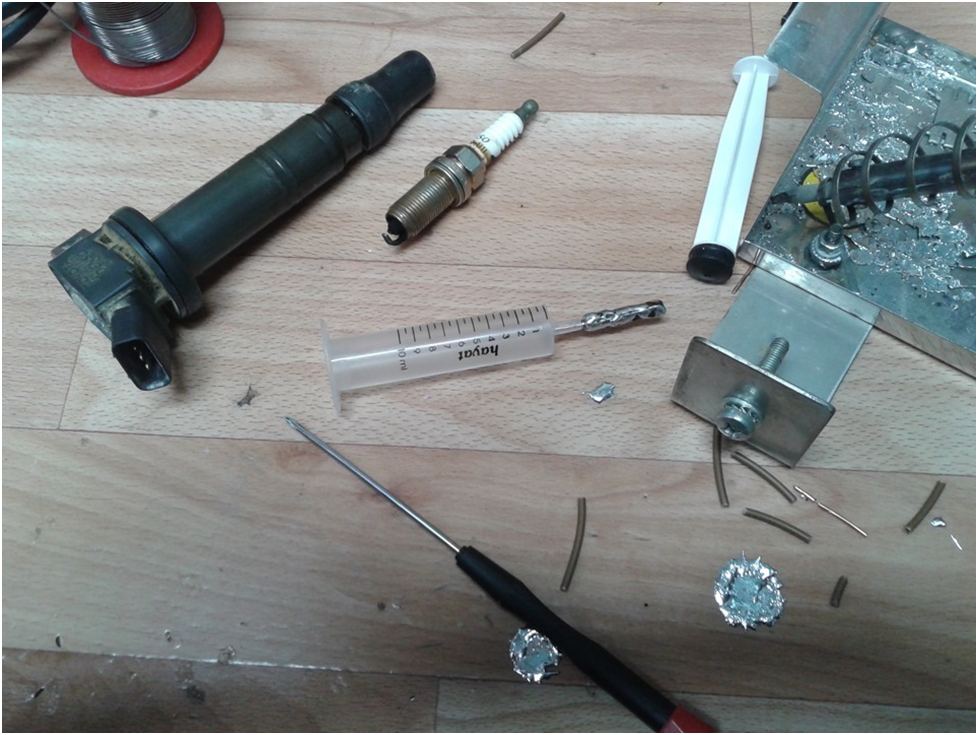

Способ «искры в шприце»

Проверка катушки зажигания с использованием самодельного устройства не требует особых усилий. Понадобится по очереди подсоединять катушки к свече данного «прибора». Крепеж-крокодил необходимо подсоединить к «массе» корпуса транспортного средства. В тот момент, когда происходит смена катушек, мотор необходимо заглушать. После этого его нужно заново заводить.

С использованием поршня потребуется выставить наименьший зазор между электродом и проволокой, находящейся на поршне. Далее с помощью регулировки расстояния нужно будет наблюдать за процессом возникновения искры. Наибольшее расстояние в этой ситуации зависит от транспортного средства, от состояния и качества свечи зажигания, а также от исправности электросистемы и многих других факторов. Искра должна появиться на расстоянии от 1 до 7 мм.

Чтобы топливо не залило цилиндр, при проверке нужно каждый раз отсоединять разъем с каждой форсунки.

Можно будет оценить состояние различных катушек, ориентируясь на цилиндры. Если возникли поломки, то их удастся заметить по длине искры. Она будет отличаться от исправных катушек.

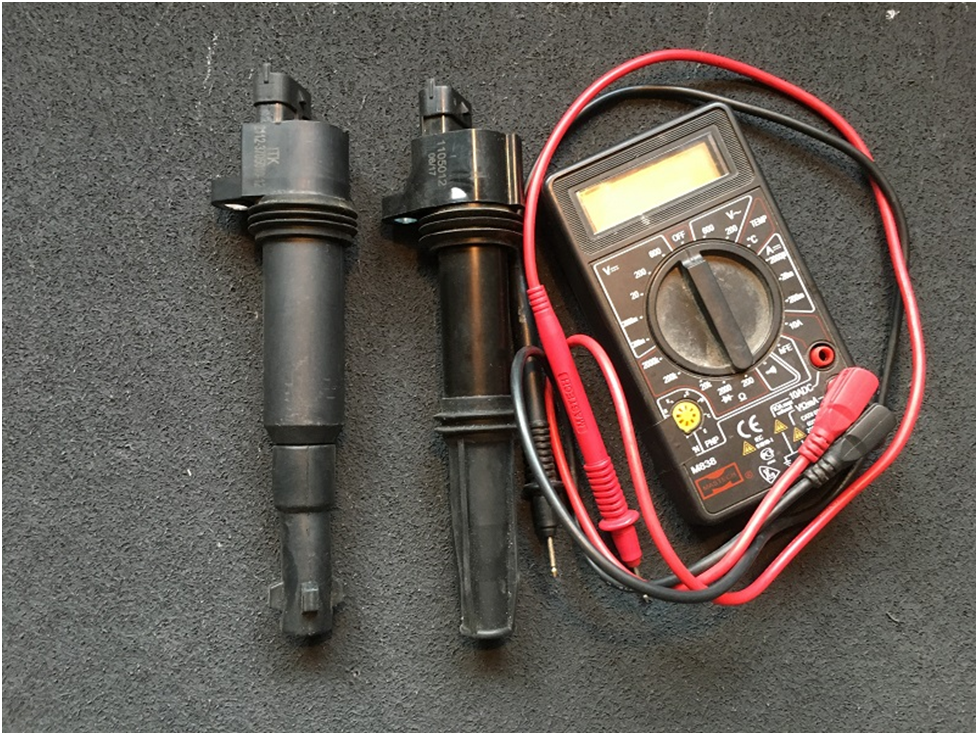

Проверка сопротивления

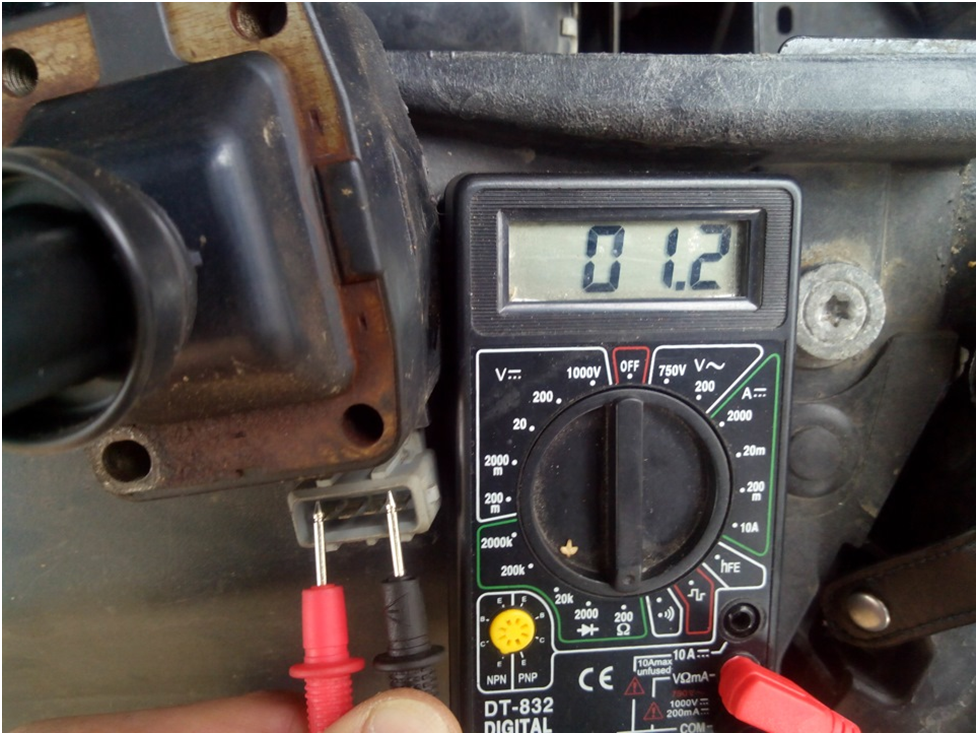

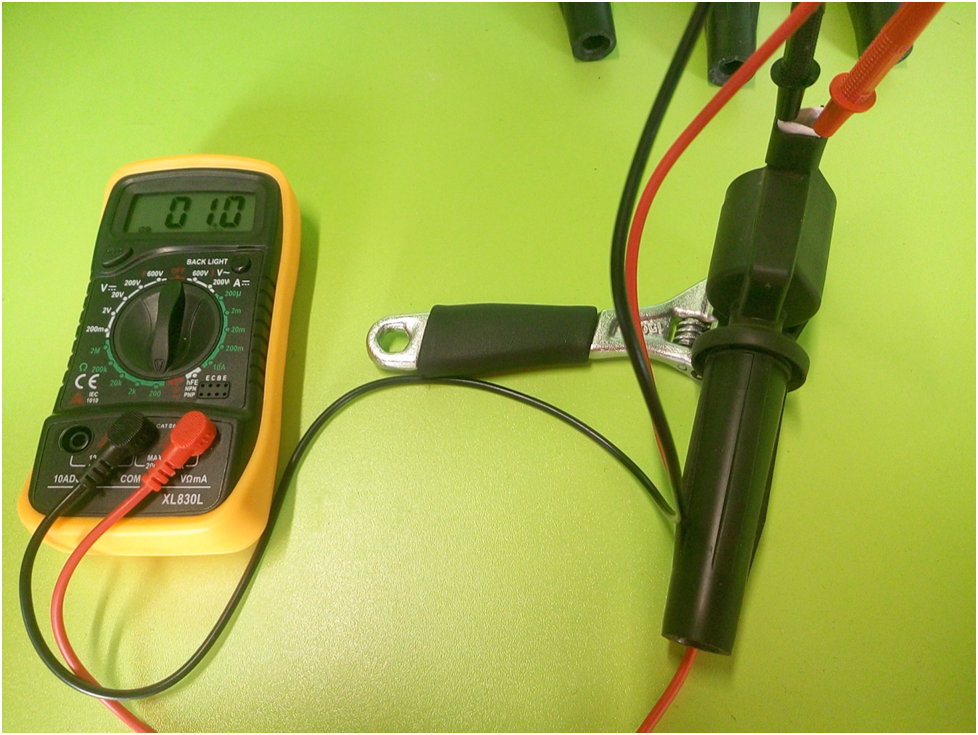

Для выполнения данной задачи потребуется мультиметр, который способен замерить сопротивление. Элемент рекомендуется снять, чтобы было легче прозвонить катушку зажигания мультиметром. Два щупа мультиметра нужно попарно соединить с выводами первичной обмотки. Показатель сопротивления обычно пребывает в диапазоне 0,5–3,5 Ом.

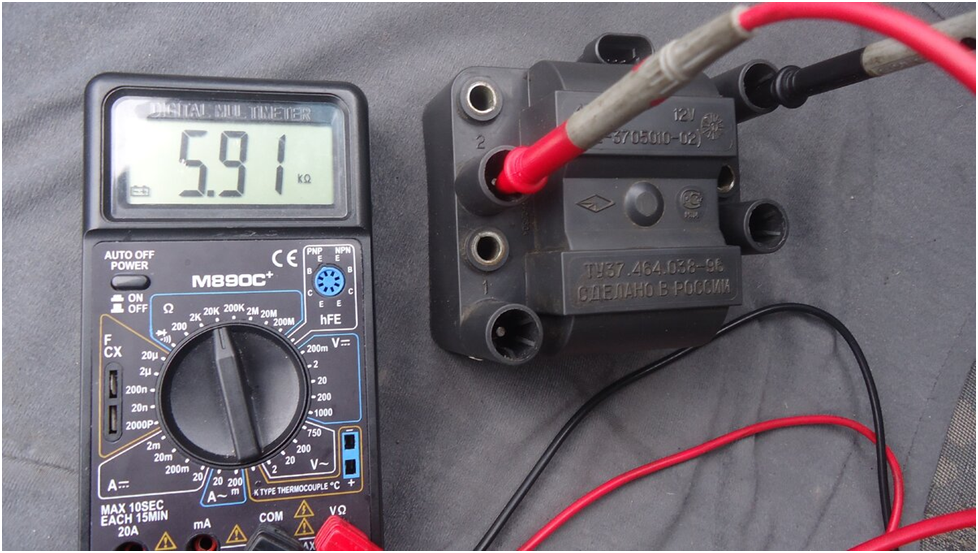

Такую же процедуру проверки катушки зажигания мультиметром следует провести со вторичной катушкой. В такой ситуации показание значений составит от 6 до 15 кОм. Если показатель меньше, то это может говорить о повреждении изоляции. Чаще всего в таком случае приходится менять катушку зажигания.

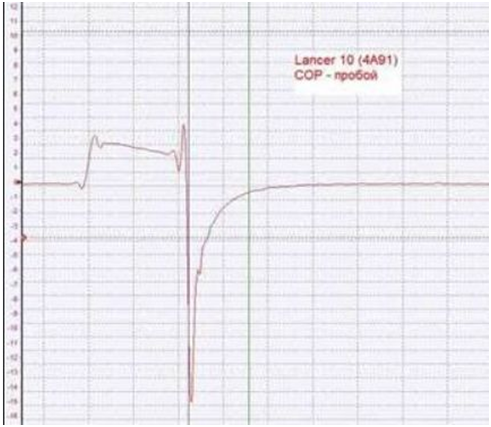

Использование осциллографа

Это наиболее точный метод измерения. Он позволит получить полные данные о системе зажигания. По графику значений рабочих напряжений в динамике получится понять, что стало поводом появления неисправностей. Если появляется межвитковое замыкание во вторичной катушке, то возникнут пропуски воспламенения.

Выводы

Разобраться с тем, как проверить искру на катушке зажигания, несложно. С этой задачей справится даже начинающий водитель. В случае выявления неисправности редко есть смысл в ремонте. Многие поломки можно устранить только с помощью полной замены катушки.
